IP6505 32V 最大输出24W 集成多种协议 DCP/QC2.0/QC3.0/MTK/PE/FCP/SCP/AFC同步降压车充
IP6505 SOP-8 32V 24W



 IP6505最大24W集成多种快充协议同步降压芯片



概述:



    IP6505是一款集成同步开关的降压转换器、支持11种输出快充协议,为车载充电器、快充适配器智能排插提供完整的解决方案

IP6505内置功率Mos,输入电压范围是4.5V到32V,输出电压范围是3V到12V,最大能提供24W的输出功率,能够根据识别到的快充协议自动输出电压和电流,典型输出电压和电流有:4V@3.6A,5V@3.4A,7V@3A,9V@2.5A,12V@2A。IP6505的降压转换效率高至97%。

IP6505的输出具有CV/CC特性,当输出电流小于设定值,输出CV模式,输出电压恒定;当输出电流大于设定值,输出CC模式,输出电压降低

IP6505的输出电压带有线补功能,输出电流增大后会相应提高输出电压,用以补偿连接线阻抗引起的电压下降。

IP6505具有软启动功能,可以防止启动时的冲击电流影响输入电源的稳定。

IP6505集成各种快充协议,可以通过DP/DM来自动识别输出端接入设备所支持的快充协议,然后自动调整输出电压和电流.IP6505支持的快充协有:DCP(苹果、三星和BC1.2)、高通QC2.0/QC3.0、MTK PE1.1/2.0、华为快充协议FCP/SCP、三星快充协议AFC、展讯快充协议SFCP

IP6505有多种保护功能,具有输入过压、欠压保护,输出过流、过压、欠压、短路保护等功能

IP6505采用EsoP8封装



特性:



同步开关降压转换器

内置功率Mos

输入电压范围:4.5V到32V

输出电压范围:3V到12V,根据快充协议自动调整

输出功率:最大24W(4V@3.6A,5V@34A,@25A,12V@2A等)

输出电压有线补功能

翰出具有CVCC特性(输出电流小于设定值,翰出CV模式:输出电流大于设定值输出CC模式

转换效率最高达97%

软启动功能

通过外接电阻可设定开关频率50k,220k,350k

输出快充

支持BC1.2、Appe、三星协议

支持高通QC2.0和QC3.0(认证编号4788120153-2)

支持 MTK PE1.1/PE2.0

支持华为快充协议FCP

支持华为快充协议SCP

支持三星快充协议AFC

支持展讯快充协议SFCP

多重保护、高可靠性

输出过流、输入过压、输入欠压、输出短路保护

整机过温保护

ESD 4KV,直流耐压48V

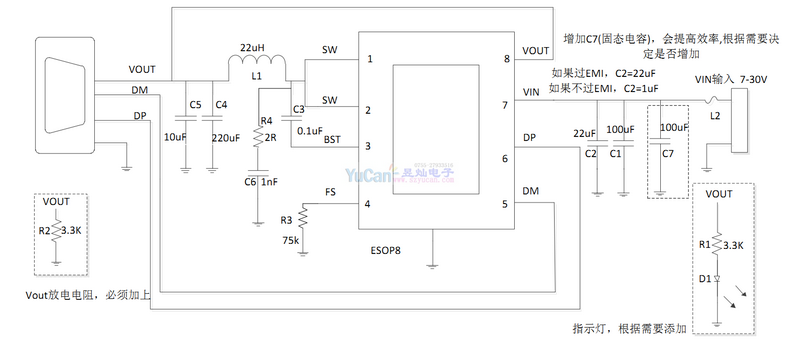

典型应用:
