YB4052 SOT23-6具有输入过压保护 充满电压可调 及防电池反接功能的单节锂电充电IC
YB4052 SOT23-6 10V 600mA 反接保护 真短路保护（输出为0）充满电压可调(约至4.4v内） 单灯指示(充电红 充满灭)
主要应用领域： 锂电充电,充电器,玩具,LED灯具.
引脚兼容型号：
YB4052 SOT23-6 10V 600mA 反接保护 真短路保护（输出为0）充满电压可调(约至4.4v内） 单灯指示(充电红 充满灭)
主要应用领域： 锂电充电,充电器,玩具,LED灯具.
引脚兼容型号：
充满电压可调具有电池反接保护功能的线性锂电池充电芯片

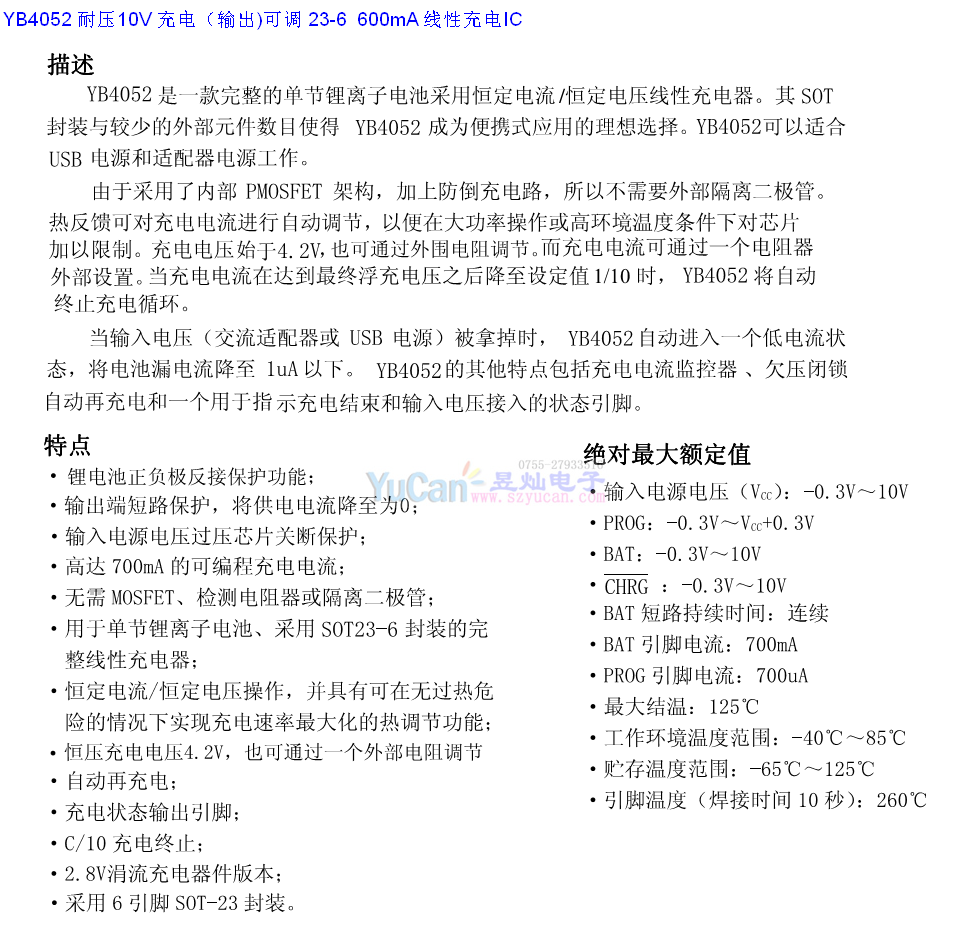

描述：
YB4052是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其S0T封装与较少的外部元件数目使得YB4052成为便携式应用的理想选择。YB4052可以适合USB电源和适配器电源工作。由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片加以限制。充电电压始于4.2V,也可通过外围电阻调节。而充电电流可通过一个电阻器外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，YB4052将自动终止充电循环。当输入电压(交流适配器或USB电源)被拿掉时，YB4052自动进入一个低电流状态，将电池漏电流降至1uA以下。YB4052的其他特点包括充电电流监控器、欠压闭锁自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。
特点：
·锂电池正负极反接保护功能：
·输出端短路保护，将供电电流降至为0:
·输入电源电压过压芯片关断保护：
·高达700mA的可编程充电电流：
·无需MOSFET、检测电阻器或隔离二极管：
·用于单节锂离子电池、采用S0T23-6封装的完
整线性充电器：
·恒定电流/恒定电压操作，并具有可在无过热危
险的情况下实现充电速率最大化的热调节功能：

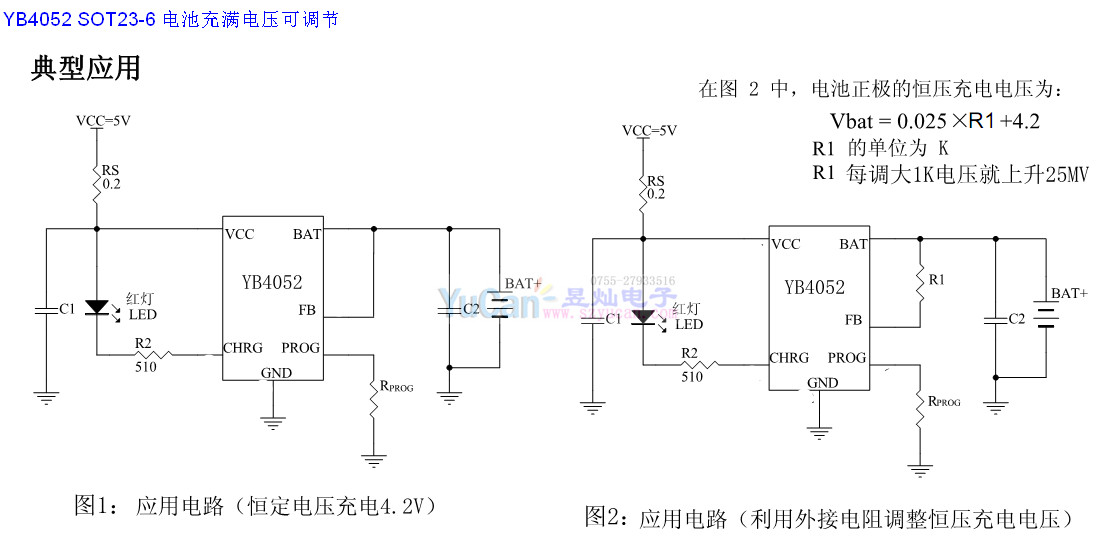

·恒压充电电压4.2V,也可通过一个外部电阻调节
·自动再充电：
·充电状态输出引脚：
·C/10充电终止：
·2.8V滑流充电器件版本：
·采用6引脚S0T-23封装。
绝对最大额定值:
·输入电源电压(Vc):0.3V一10V
·PR0G:-0.3V-Vt0.3V
·BAT:-0.3V10V
·CHRG:-0.3V~10W
·BAT短路持续时间：连续
·BAT引脚电流：700mA
·PR0G引脚电流：700uA
·最大结温：125℃
·工作环境温度范围：-40℃一85℃
·贮存温度范围：-65℃一125℃
·引脚温度(焊接时间10秒)：260℃
主要应用领域：
锂电充电
充电器
玩具
LED灯具
