YB2406系列 8-30V耐压 SOP-8封装 130K频率 2.6-3.1A 具线补功能高效同步降压车充iC
YB2406L SOP-8 30V 2.6A
YB2406 SOP-8 30V 3.1A

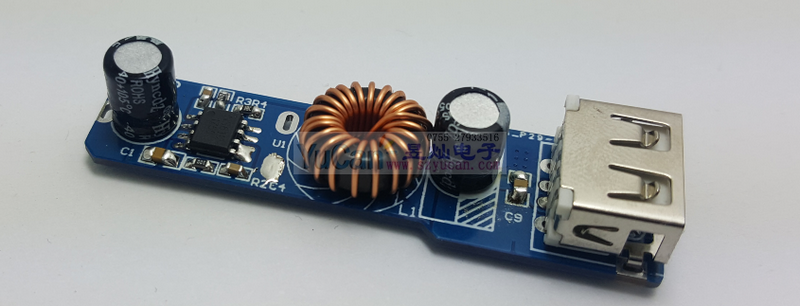

 YB2406内置MOS大电流同步降压芯片


概述:



   YB2406是支持高电压输入的同步降压电源管理芯片,在8~30V的宽输入电压范围内可实现3.1A的连续电流输出。通过调节FB端口的分压电阻,可以输出1.8V到28V的稳定电压.YB2406具有优秀的负载调整率和线电压调整率,在全范围内不超过±3%。YB2406采用电流模式的环路控制原理,实现了快速的动态响应.YB2406工作开关频率为130kH,具有良好的EMI特性。

YB2406内置线电压补偿,可通过调节FB端口的分压电阻阻值来实现.YB2406不仅可实现单芯片降压电源管理方案,还可以与QC20/QC30识别芯片构成快速充电电源管理方案。另外,芯片包含多重保护功能:过温保护,输出短路保护和输入欠压过压保护等。

YB2406采用SOP8的标准封装。



特性:



宽输入电压范围:8V至30V

宽输出电压范围:1.8V至28V

效率可高达92%以上

开关频率:130kIz

过热保护

SOP-8封装

输出电流:3.1A/2.6A

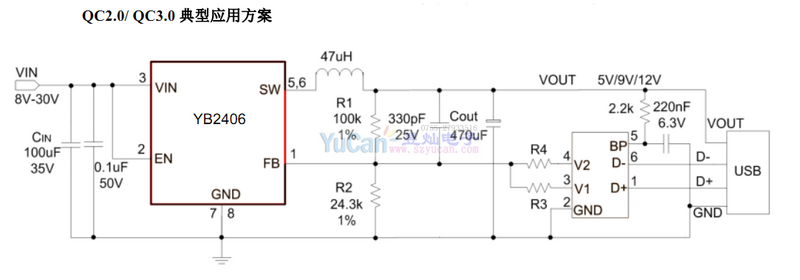

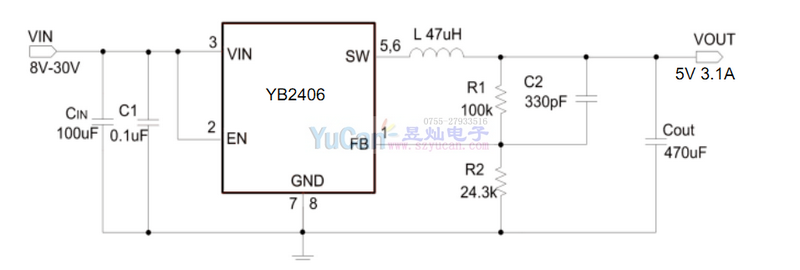

典型应用:
