YB53300 4-28V宽输入电压 外置mos升压充电 充电电压可调 可用于 锂电/磷酸铁锂/铅酸电池充电等
YB53300 SOT23-6 升压充电 输出电压/充电电压可调



 YB53300 多节串联电池升压充电控制器



概述:



   YB53300是一款工作于4V到28V的PFM升压型电池充电控制集成电路.YB53300内部集成有基准电压源,+5V电压调制单元,电感电流检测单元,电池电压检测电路和片外N沟道 MOSFET驱动电路等,具有外部元件少,电路简单等优点。

当接通输入电源时,YB53300进入充电状态,控制片外N沟道 MOSFET导通,电感电流上升,当上升到外部电流检测电阻设置的上限时,片外N沟道MOSFET截止,电感电流下降,电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下限时,片外N沟道 MOSFET再次导通,如此循环。电池电压通过电阻分压网络反馈到FB管脚,当FB管脚电压达到1.205V(典型值)时,充电过程结束,片外N沟道 MOSFET保持截止状态。当FB管脚电压下降到再充电阈值时,YB53300再次进入充电状态.YB53300最高工作频率可达MHz,工作温度范围从-40℃到+85℃

YB53300采用6管脚的SOT23封装。



特性:



输入电压范围:4V到28V

电感电流检测

电池电压监测

高达1MHz开关频率

自动再充电功能

高达25W输出功率

5V,5mA内部稳压器

工作温度范围:-40℃到85℃

6管脚SOT23封装

产品无铅,满足rohs指令要求,不含卤素

(注意:无充状态电指示灯)

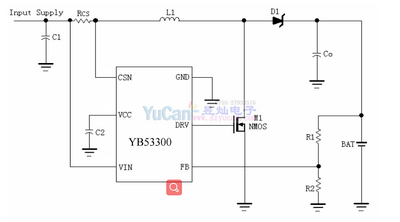

典型应用:
