YB2414系列 SOT23-6封装 500KHz 18V耐压 4-5A输出电流极少外围 小体积大电流同步降压IC 极适用于PCB空间小而电流大的应用环境
YB2414B SOT23-6 18V 5A
YB2414A SOT23-6 18V 4A



YB2414高效率同步降压转换器



概述:


   YB2414是一款高效率500 kHz同步降压DC-DC转换器,能够提供4A/5A电流。 YB2414可在4.5V至18V的宽输入电压范围内工作,并集成主开关和同步开关,具有极低的RosoN,可最大限度地降低传导损耗。低输出电压纹波,小型外部电感和电容尺寸可通过500 kHz开关频率实现。它采用即时PWM架构,可实现高降压应用的快速瞬态响应



特性:



内部集成低内阻MOS开关

4.5-18V输入电压范围

4A/5A输出电流能力(YB2414A,YB2414B)

500 kHz开关频率

瞬时PWM架构实现快速瞬态响应

内部软启动限制浪涌电流

±1.5% 0.6V参考

TSOT23-6封装

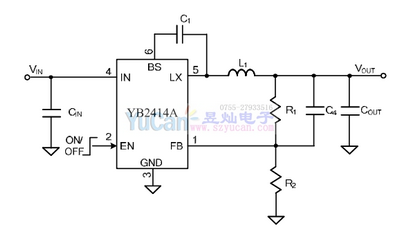

典型应用:
