YB2416系列 4-30V低成本同步车充降压 SOP内置mos 3A规格 具精确限流可调 线补功能 100%占空比无压差输出
YB2416 SOP-8 SOP8封装30V耐压 输出电流3A 输出电压可调 输出限流调节 外部线补功能车充IC 过流打隔保护
YB2416A50 SOP-8 30V 3A 固定5V 输出 5%高恒流精度 欠压过流过温保护


主要应用领域: 车充,降压应用,降压线
引脚兼容型号:

width=700width=700



 YB2416 低成本3A电流同步降压车充芯片



概述:


        YB2416是支持高电压输入的同步降压电源管理芯片,在4-30V的宽输入电压范围内可实现3A的连续电流输出。通过调节FB端口的分压电阻,可以输出1.8V到28V的稳定电压.YB2416具有优秀的恒压/恒流(CC/C)特性.YB2416采用电流模式的环路控制原理,实现了快速的动态响应.YB2416工作开关频率为130kHz,具有良好的EMI特性。

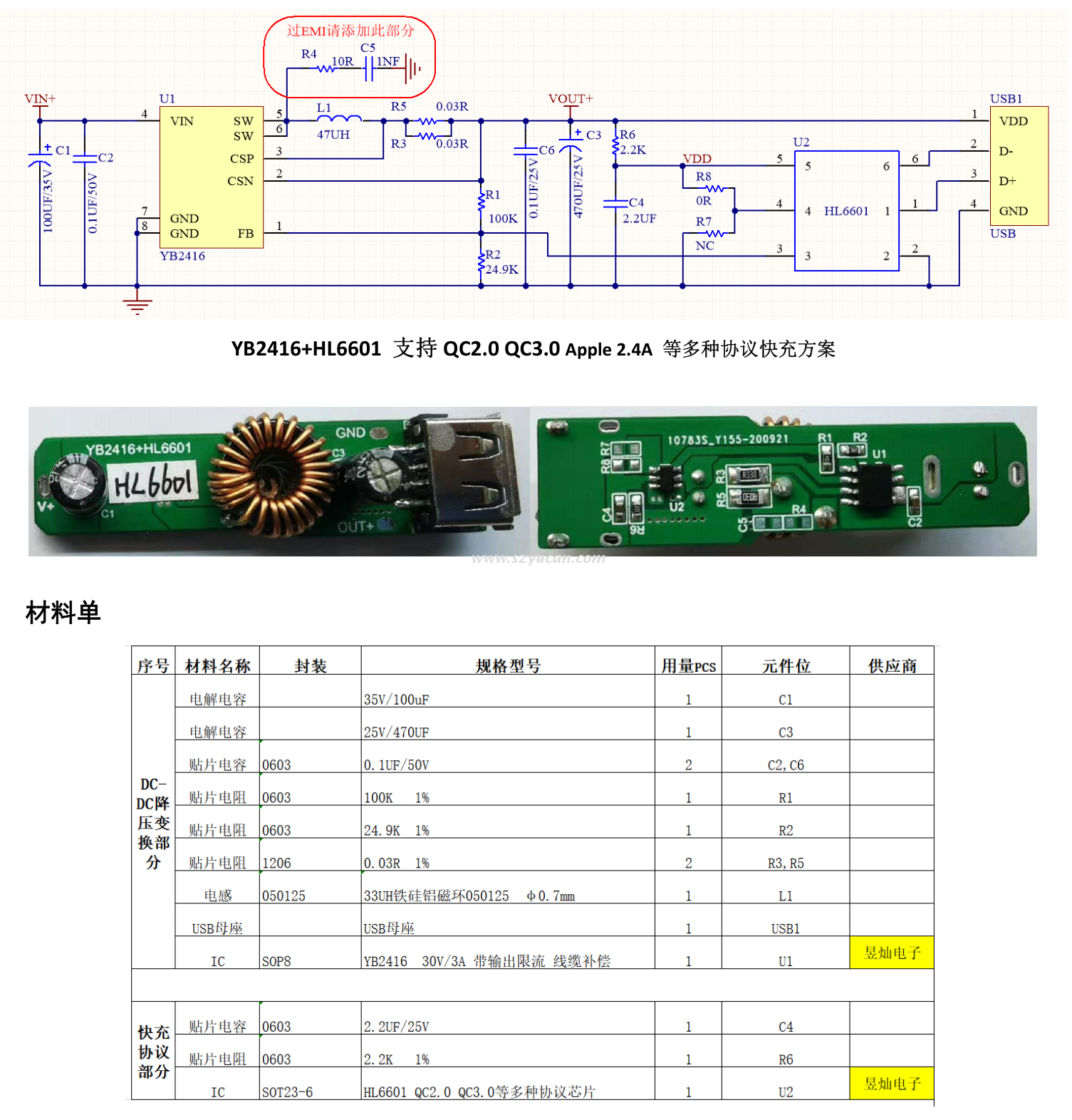

    YB2416内置线电压补偿,可通过调节FB端口的分压电阻阻值来实现.YB2416不仅可实现单芯片降压电源管理方案,还可以与QC2.0/QC3.0识别芯片构成快速充电电源管理方案。另外,芯片包含多重保护功能:过温保护,输出短路保护和输入欠压/过压保护等。YB2416采用SOP8的标准封装。



特性:



宽输入电压范围:4V至30V

宽输出电压范围:1.8V至28V

效率可高达92%以上

超高恒流精度:±5%

恒压精度:±2%

无需外部补偿

开关频率:130kHz

输入欠压/过压、输出短路和过热保护

输出电流:3A

SOP-8封装

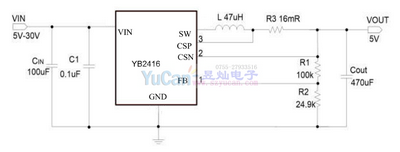

典型应用:

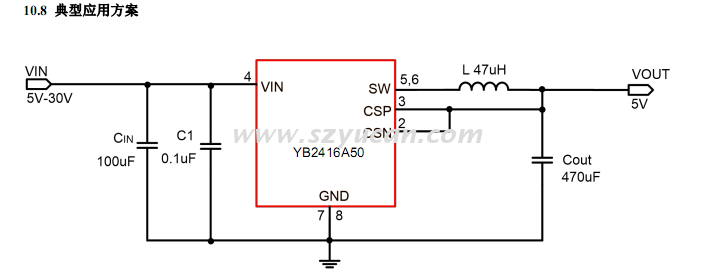

YB2416A50 SOP-8 30V 3A 固定5V 输出 5%高恒流精度 欠压过流过温保护


YB2416 SOP-8 SOP8封装30V耐压 输出电流3A 输出电压可调 输出限流调节 外部线补功能车充IC 过流打隔保护

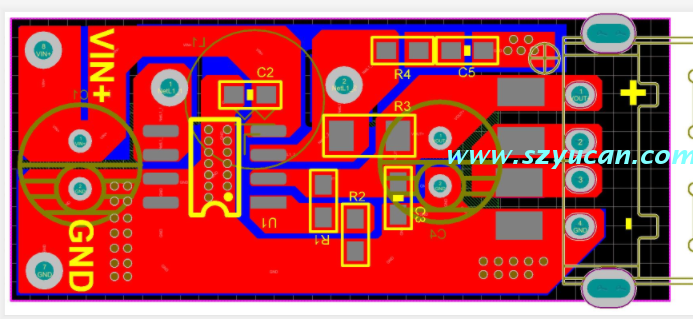

PCB 布线示意 EMC优化
