HL6601系列 是一款集成多种用于USB 输出端口 的快充协议芯片 支持的多种协议包括HVDCP QC3.0/QC2.0(Quick Charge) ClassA/ClassB(36W), FCP,
海川 HL6601A SOT23-6 QC3.0三星AFC苹果2.4A快充识别

主要应用领域: 快充充电器,QC2.0,QC3.0,车载充电器,手机充电器,,符合,QC3.0,QC3+协议的移动电源
引脚兼容型号: FP6601,FS112,HP9116

width=700width=700

概述:

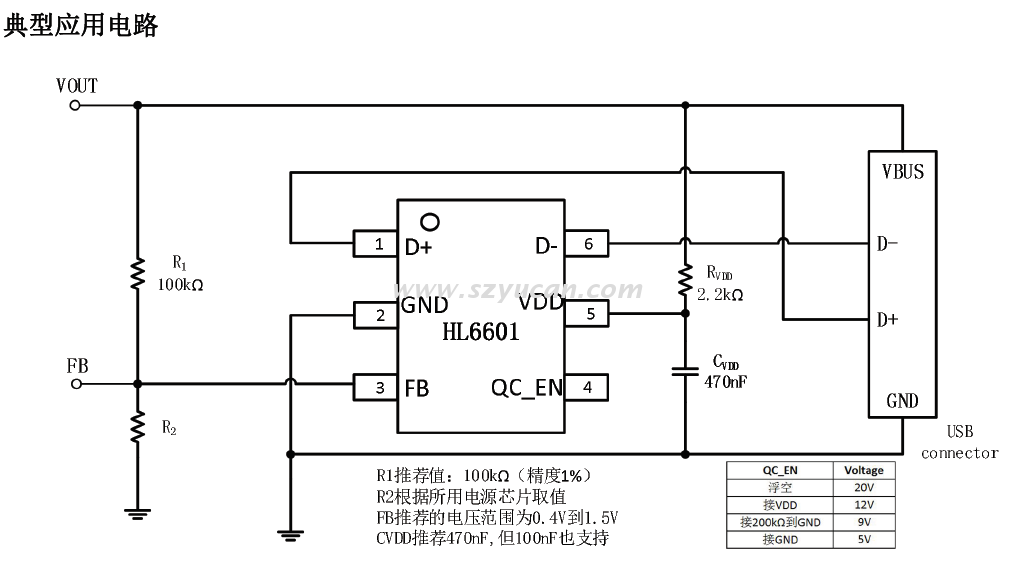

HL6601 一款集成多种用于 USB 输出端口 的快充协议芯片,支持的多种协议包括 HVDCP QC3.0/QC2.0(Quick Charge) ClassA/ClassB(36W), FCPAFCApple 2.4A BC1.2 以及三星 2.0A 等。 HL6601 支持自动检测设备类型和充电协议 切换,自动响应快充协议请求;HL6601 通过调接 FB Source/Sink 电流来控制输出电压。

特性:

支持 QC2.0,3.0 Class A Class B

兼容高压快充的手机(华为 FCP

兼容低压快充的手机(华为 SCP

兼容低压直充的手机 VOOC

支持 APPLE 2.4A

支持 BC1.2: D+ D-短接

支持三星

QC_EN 可配置快充协议请求的最高电压为20V/12V/9V/5V

低静态功耗 70μA

D+ D-耐压高达 23V

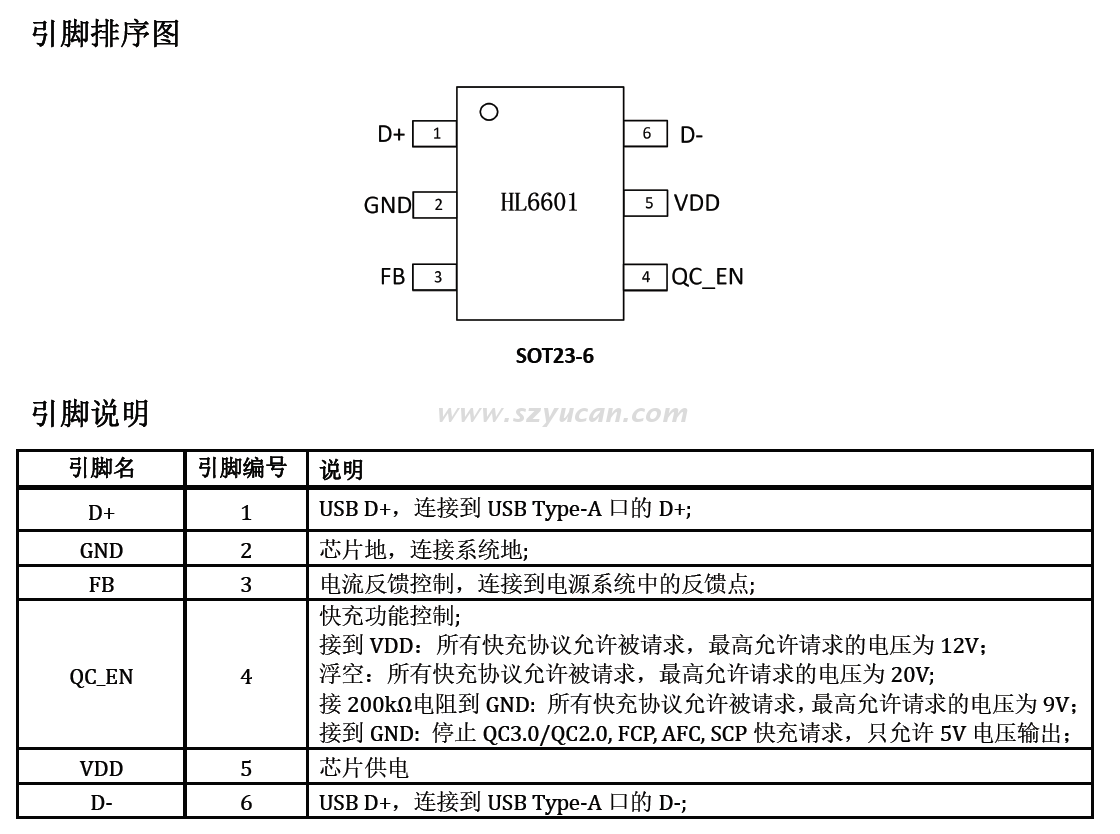

STO23-6 封装

应用范围:

车充,旅充

USB 面板

USB 插座

其他 USB Type-A 功率输出设备




HL6601系列 PIN TO PIN替代型号: FP6601 FS112 HP9116更多产品资料 产品选型 报价 定货请联络业务人员

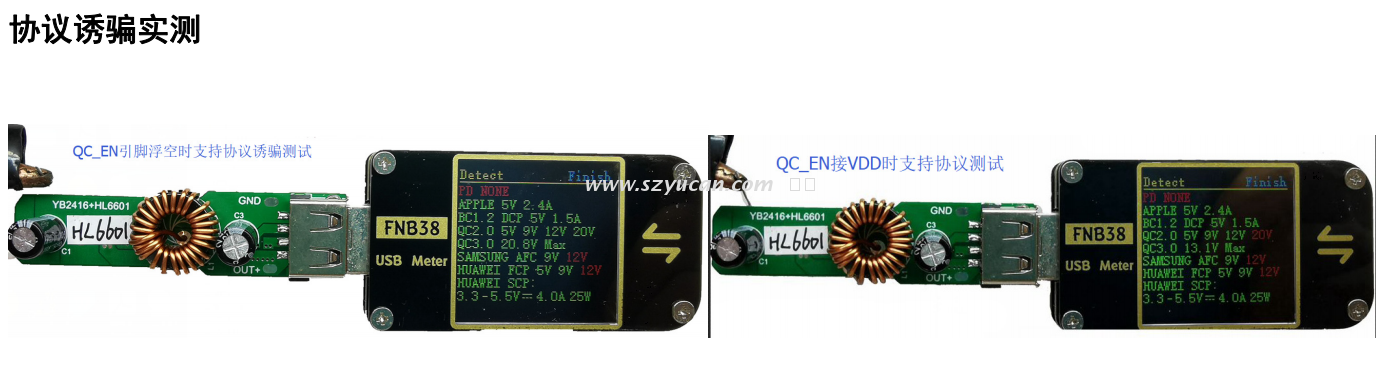

HL6601 与YB2416ADJ 组成QC 车充快充方案
